رسم نمودار رادار یا عنکبوتی در اکسل
همونطور که قبلا هم اشاره کردیم رسم نمودار در اکسل اهمیت خیلی زیادی داره. برای نمایش بهتر داده ها و ارائه مفهوم و منظور داده ها از نمودار استفاده میکنیم. نمودار رادار Radar یا نمودار عنکبوتی در اکسل، نموداری هست که علیرغم ویژگی ها و توانایی های زیاد، کمتر مورد استفاده قرار میگیره. چون افراد با این نمودار آشنایی کمتری دارن. در این آموزش به معرفی و تشریح نحوه استفاده از این نمودار می پردازیم.
نمودار رادار برای مقایسه چند شاخص در چند فیلد متفاوت کاربرد داره. این نمودار به 3 صورت در دسترس هست:
Radar: نمودار چندضلعی بصورت خطی (تو خالی)
Radar With Marker: نمودار چند ضلعی خطی با مارکر (تو خالی)
Filled Radar: نمودار عنکبوتی بصورت صفحه ای و رنگی. (تو پر)
مثلا فرض کنید میخوایم میزان بودجه برنامه ای و واقعی رو در زمینه های مختلف با هم مقایسه کنیم. ممکنه اولین گزینه نمودار ستونی به ذهنتون بیاد. ولی در ادامه میبینیم که چطور از نمودار رادار برای نمایش این نوع داده استفاده میکنیم.

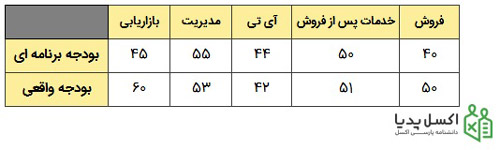

مبلغ بودجه برنامه ریزی شده و بودجه واقعی برای یک شرکت در زمینه های بازاریابی، فروش، مدیریت، آی تی و خدمات پس از فروش رو داریم. داده ها رو مطابق شکل 1 در اکسل وارد میکنیم.
شکل 1- نمودار رادار-چینش داده ها
حالا داده ها رو انتخاب کرده و از تب Insert قسمت Chart گزینه Radar رو میزنیم.

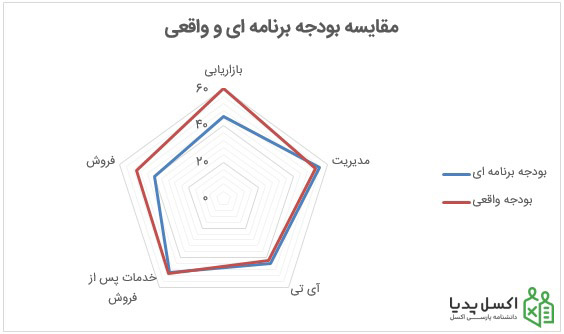

شکل 2- نمودار رادار-رسم نمودار عنکبوتی
همونطور که در شکل 2 می بینید، میزان بودجه برنامه و واقعی در شاخص های مختلف با هم مقایسه شده اند. مثلا می بینیم که در زمینه مدیریت، آی تی و خدمات پس از فروش، میزان بودجه برنامه ای و واقعی تقریبا بر هم منطبق هستند و انحرافی دیده نمیشه. اما در مورد بازاریابی و فروش، میزان بودجه صرف شده بیش از بودجه برنامه ای بوده است.
پس بصورت کلی، شاخص ها یا فاکتورهای مختلف در این نمودار، یک چند ضلعی منتظم میسازن (در اینجا 5 شاخص داشتیم، یک پنج ضلعی منتظم ایجاد شد) و مقادیر مربوط به هر فیلد، روی این چند ضلعی، بصورت یک چندضلعی نامنتظم نمایش داده میشه (پنج ضلعی قرمز، برای بودجه واقعی و آبی برای بودجه برنامه ای)

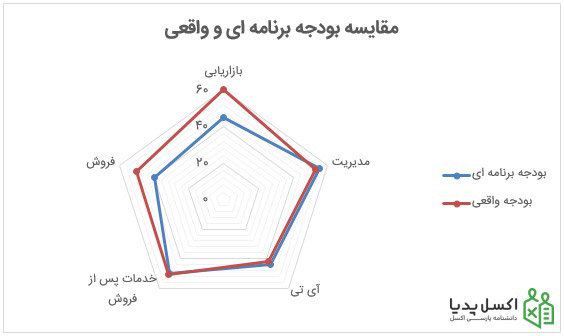

اگر گزینه Radar With Marker رو انتخاب کنیم همون نمودار رادار ولی بصورت نقطه دار (مطابق شکل 3) نمایش داده میشه. البته این ویژگی از قسمت Format هم در دسترس هست و میتونیم Marker رو روی نمودار نمایش بدیم.
شکل 3- نمودار رادار-بصورت نقطه دار Marker

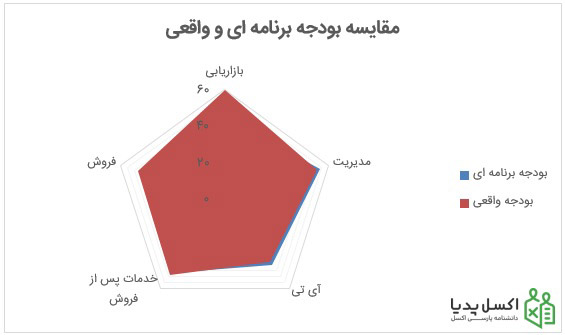

نمودار Filled Radar بصورت صفحه تو پر نمایش داده میشه. به شکل 4 دقت کنید، بودجه واقعی بصورت یک چندضلعی توپر نمایش داده میشه که بودجه برنامه ای در پشت اون قرار گرفته.
شکل 4- نمودار رادار- نمودار عنکبوتی صفحه ای توپر

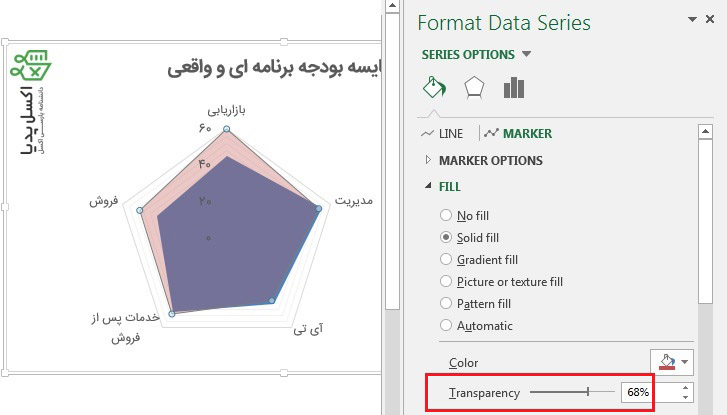

برای اینکه نمایش این نمودار رو اصلاح کنیم باید Transparency اون فیلد رو تغییر بدیم. برای این کار کافیه چندضلعی مورد نظر رو انتخاب کنیم، کلیک راست کرده و Format Data Series رو بزنیم. از پنجره باز شده و از قسمت Marker و Fill گزینه Solid Fill رو انتخاب کرده و از قسمت Transparency میزان شیشه ای بودن این فیلد رو تعیین کنیم.
شکل 5- نمودار رادار- شیشه ای کردن سری ها
حالا که با نمودار رادار یا عنکبوتی آشنا شدیم میتونیم برای داده های مقایسه ای علاوه بر نمودار ستونی، میله ای و خطی، از این نمودار استفاده کنیم که به مراتب حرفه ای تر و جذاب تر به نظر میرسه.
